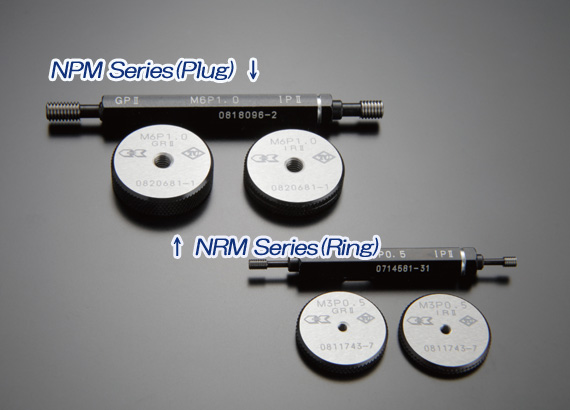

メートルねじプラグゲージ(スチールねじゲージ)
メートルねじプラグゲージ

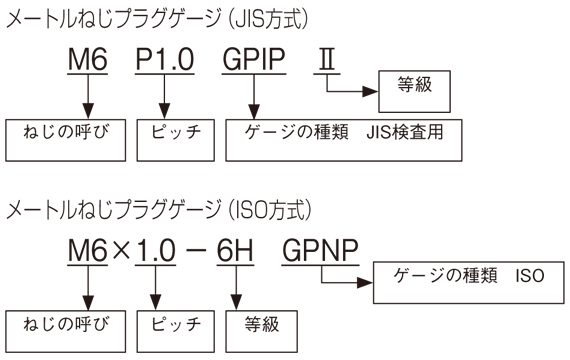

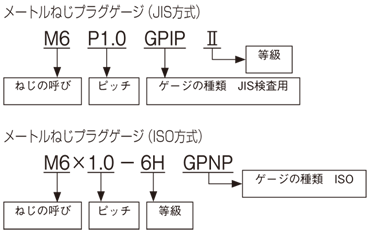

| ねじの呼び | ピッチ | ゲージの種類 | 等 級 | |
| M1.4 | 0.3 | 並目 | GPIP（JIS検査用） GPWP（JIS工作用） GPNP（ISO） |
Ⅱ（JIS等級） 6H （ISO等級） ※M1.4[5H] |
| M1.6 | 0.35 | 並目 | ||
| M1.7 | 0.35 | 並目 | ||
| M1.8 | 0.35 | 並目 | ||
| M2 | 0.4 | 並目 | ||
| M2.3 | 0.4 | 並目 | ||
| M2.5 | 0.45 | 並目 | ||
| M2.6 | 0.45 | 並目 | ||
| M3 | 0.5 | 並目 | ||
| M4 | 0.7 | 並目 | ||
| M5 | 0.8 | 並目 | ||
| M6 | 1.0 | 並目 | ||
| M7 | 1.0 | 並目 | ||
| M8 | 1.25 | 並目 | ||
| M8 | 1.0 | 細目 | ||
| M10 | 1.5 | 並目 | ||
| M10 | 1.25 | 細目 | ||
| M10 | 1.0 | 細目 | ||
| M12 | 1.75 | 並目 | ||
| M12 | 1.5 | 細目 | ||
| M12 | 1.25 | 細目 | ||
| M14 | 2.0 | 並目 | ||
| M14 | 1.5 | 細目 | ||
| M16 | 2.0 | 並目 | ||
| M16 | 1.5 | 細目 | ||
| M18 | 2.5 | 並目 | ||
| M18 | 1.5 | 細目 | ||
| M20 | 2.5 | 並目 | ||
| M20 | 1.5 | 細目 | ||
