DC Series

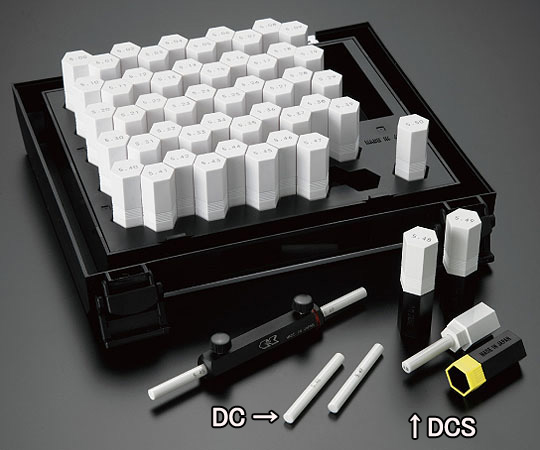

ファインセラミックス（ジルコニア）を素材としたピンゲージセット

DCシリーズ

■ 精度・仕様 ■
呼び寸法(mm) 長さ(mm) 許容差 真円度 直径不同
0.20mm〜1.49mm 40.00 ±1μm 0.8μm 0.8μm
1.50mm〜10.00mm 50.00 ±1μm 0.8μm 0.8μm
10.01mm〜20.00mm 50.00 ±1.5μm 1.3μm 1.3μm
  • 1.49mmまではプラスチックケースに呼び寸法を表示しています。
  • 1.50mm以上はピンゲージにも呼び寸法をレーザ刻印しています。
  • DCSシリーズのハンドル仕様はDSシリーズを参照ください。



このページの一番上へ ひとつ前のページへ

セット番号
(品番)		 トビ寸法 セット内容
呼び寸法(mm)		 セット
本数		 価格
DC-0A 0.01mm 0.20 0.21… 0.49 0.50 31 113,000
DC-0B 0.01mm 0.50 0.51… 0.99 1.00 51 108,000
DC-1A 0.01mm 1.00 1.01… 1.49 1.50 51 110,000
DC-1B 0.01mm 1.50 1.51… 1.99 2.00 51 110,000
DC-2A 0.01mm 2.00 2.01… 2.49 2.50 51 121,000
DC-2B 0.01mm 2.50 2.51… 2.99 3.00 51 121,000
DC-3A 0.01mm 3.00 3.01… 3.49 3.50 51 125,000
DC-3B 0.01mm 3.50 3.51… 3.99 4.00 51 125,000
DC-4A 0.01mm 4.00 4.01… 4.49 4.50 51 136,000
DC-4B 0.01mm 4.50 4.51… 4.99 5.00 51 136,000
DC-5A 0.01mm 5.00 5.01… 5.49 5.50 51 155,000
DC-5B 0.01mm 5.50 5.51… 5.99 6.00 51 155,000
DC-6A 0.01mm 6.00 6.01… 6.49 6.50 51 171,000
DC-6B 0.01mm 6.50 6.51… 6.99 7.00 51 171,000
DC-7A 0.01mm 7.00 7.01… 7.49 7.50 51 179,000
DC-7B 0.01mm 7.50 7.51… 7.99 8.00 51 179,000
DC-8A 0.01mm 8.00 8.01… 8.49 8.50 51 197,000
DC-8B 0.01mm 8.50 8.51… 8.99 9.00 51 197,000
DC-9A 0.01mm 9.00 9.01… 9.49 9.50 51 214,000
DC-9B 0.01mm 9.50 9.51… 9.99 10.00 51 214,000
DC-10A 0.01mm 10.00 10.01… 10.49 10.50 51 450,000
DC-10B 0.01mm 10.50 10.51… 10.99 11.00 51 450,000
DC-11A 0.01mm 11.00 11.01… 11.49 11.50 51 456,000
DC-11B 0.01mm 11.50 11.51… 11.99 12.00 51 456,000
DC-12A 0.01mm 12.00 12.01… 12.49 12.50 51 462,000
DC-12B 0.01mm 12.50 12.51… 12.99 13.00 51 462,000
DC-13A 0.01mm 13.00 13.01… 13.49 13.50 51 486,000
DC-13B 0.01mm 13.50 13.51… 13.99 14.00 51 486,000
DC-14A 0.01mm 14.00 14.01… 14.49 14.50 51 510,000
DC-14B 0.01mm 14.50 14.51… 14.99 15.00 51 510,000
DC-15A 0.01mm 15.00 15.01… 15.49 15.50 51 540,000
DC-15B 0.01mm 15.50 15.51… 15.99 16.00 51 540,000
DC-16A 0.01mm 16.00 16.01… 16.49 16.50 51 570,000
DC-16B 0.01mm 16.50 16.51… 16.99 17.00 51 570,000
DC-17A 0.01mm 17.00 17.01… 17.49 17.50 51 608,000
DC-17B 0.01mm 17.50 17.51… 17.99 18.00 51 608,000
DC-18A 0.01mm 18.00 18.01… 18.49 18.50 51 638,000
DC-18B 0.01mm 18.50 18.51… 18.99 19.00 51 638,000
DC-19A 0.01mm 19.00 19.01… 19.49 19.50 51 656,000
DC-19B 0.01mm 19.50 19.51… 19.99 20.00 51 656,000
  • バラの販売もいたします。また特殊寸法も製作いたします。
  • 等級の設定はありません。
