セラミックスプラグゲージ（ジルコニア）
- ※ ゲージの製作公差はJISのIT2まで製作いたします。それ以上の精度が必要な場合は お問合せください。

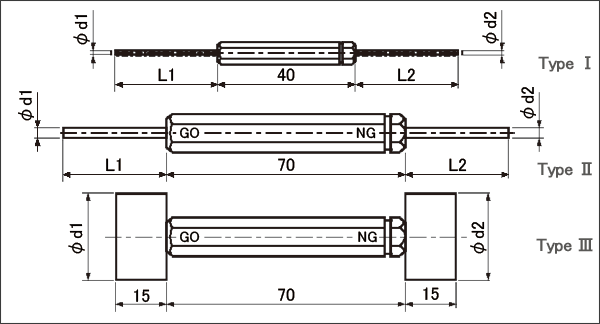

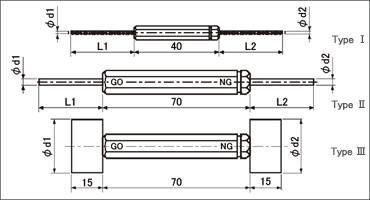

■ 形状 ■
■ 精度・仕様 ■
| 呼び寸法 mm | 許容差 | 真円度・円筒度 |
| 0.20… 25.00 | JIS B7420に準ずる | |
| φD mm | ホルダーの 対辺寸法 mm |
L1・L2 mm | 形 状 |
| 0.20… 1.00 | 5 | 20 | Type I |
| 1.00… 4.00 | 10 | 30 | Type II |
| 4.00… 6.00 | |||
| 6.00… 25.00 | 15 | TYpe III |

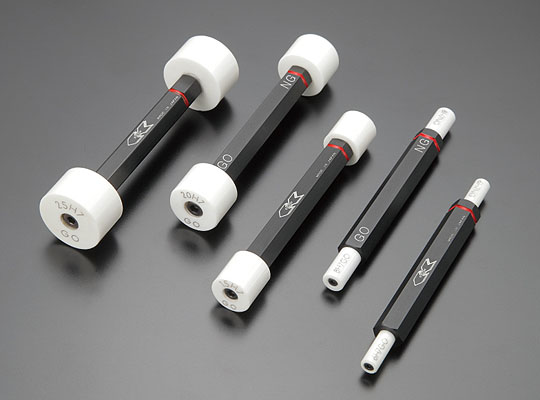

RPシリーズは、セラミックス（ジルコニア）を使用した差し替え式限界プラグゲージで、使用頻度の高いサイズの摩耗のための交換、また特殊サイズが必要になった場合は、ゲージ部のみの購入でハンドルはそのまま使用できる経済的な限界プラグゲージです。

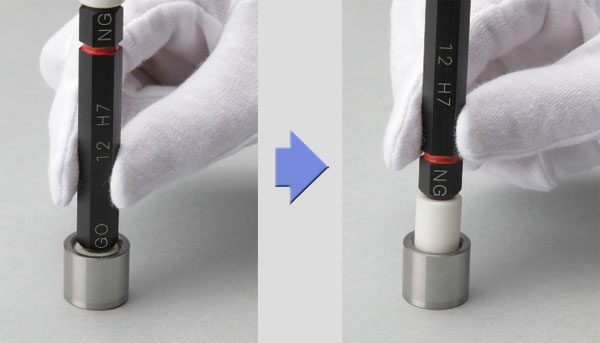

〜プラグゲージによる合否判定法の使用例〜
- GOが通って、NGが通らなければ合格
■ H7公差設定表 ■
| φD mm | プラグゲージ許容差 | |
| H7用 | ||
| 通り側 | 止り側 | |
| 0.2以上… 3以下 | +2.5μm +0.5μm |
+11μm + 9μm |
| 3を超え… 6以下 | +3.2μm +0.8μm |
+13.2μm +10.8μm |
| 6を超え… 10以下 | +3.2μm +0.8μm |
+16.2μm +13.8μm |
| 10を超え… 18以下 | +4.0μm +1.0μm |
+19.5μm +16.5μm |
| 18を超え… 25以下 | +5.0μm +1.0μm |
+23μm +19μm |
- ※プラグゲージ公差はJIS B 7420-1997限界プレーンゲージを適応
- ※別途特殊サイズも製作いたします。
