DSGシリーズ

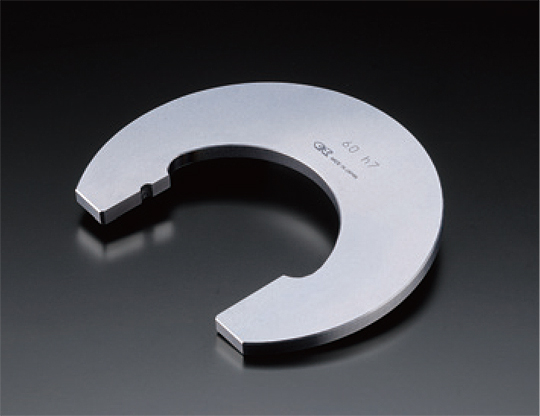

Ｃ型板はさみゲージ

DGシリーズ

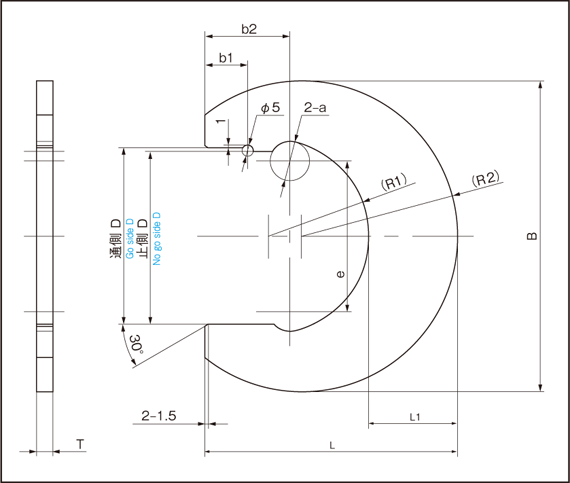

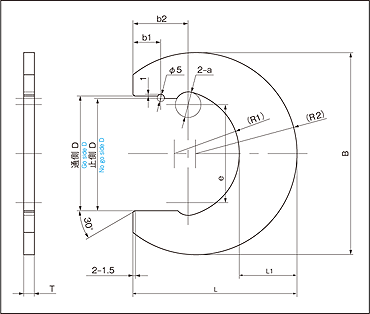

■ 形状 ■ 形状例



このページの一番上へ ひとつ前のページへ

呼び寸法D �� B L T L1 （R1） （約） （R2） b1 b2 a e
50以上… 65以下 120 100 6 36 36 60 18 35 15 55
65を超え… 80以下 142 114 41 45 71 19 38 18 69
80を超え… 100以下 162 130 45 55 81 20 40 20 88
100を超え… 120以下 192 150 8 51 65 91 22 44 22 106
120を超え… 140以下 218 164 54 75 109 23 46 126
140を超え… 160以下 236 180 58 85 118 24 48 25 143
160を超え… 180以下 258 195 60 95 129 25 52 163
180を超え… 200以下 284 210 62 105 142 26 56 28 180
200を超え… 220以下 300 215 64 118 150 27 57 30 200
220を超え… 240以下 325 240 70 126 162.5 28 58 32 218
240を超え… 260以下 360 260 76 136 180 29 60 34 236
260を超え… 280以下 380 275 78 145 190 30 62 36 254
280を超え… 300以下 400 290 80 155 200 31 64 38 272
  • ※別途特殊サイズも製作いたします。
