片口板はさみゲージ

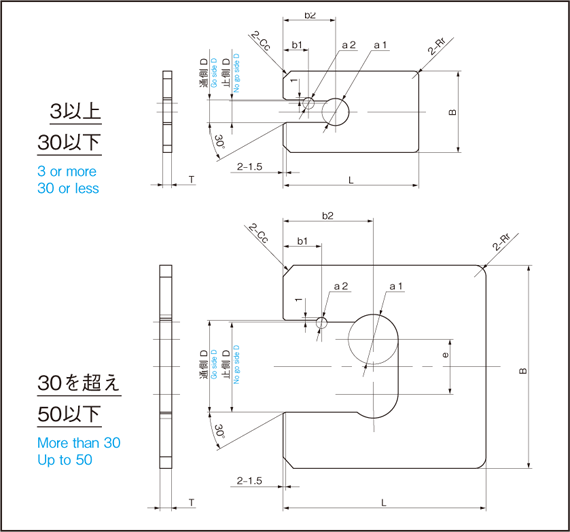

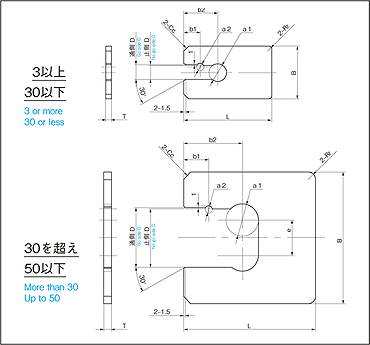

■ 形状 ■
| 呼び寸法D �� | B | L | T | b1 | b2 | a1 | a2 | Cc | Rr | e |
| 3以上… 6以下 | 30 | 50 | 4 | 10 | 22 | 11 | 3 | 3 | 3 | ― |
| 6を超え… 10以下 | 36 | 60 | 11 | 23 | 12 | 5 | ||||
| 10を超え… 14以下 | 50 | 12 | 28 | 18 | 4 | 4 | ||||
| 14を超え… 18以下 | 60 | 70 | 13 | 32 | 25 | |||||
| 18を超え… 24以下 | 65 | 14 | 34 | 28 | 5 | |||||
| 24を超え… 30以下 | 75 | 80 | 5 | 15 | 36 | 34 | 5 | |||
| 30を超え… 40以下 | 90 | 90 | 17 | 40 | 22 | 24 | ||||
| 40を超え… 50以下 | 110 | 100 | 19 | 43 | 28 | 30 |
- ※別途特殊サイズも製作いたします。
