テーパ付ピンゲージセット
| 許 容 差 | 真 円 度 | 硬さ |
| ±2.0μm | 1.5μm | 58以上 |
●通り止りの測定ではなく、
ミクロン代の実測値が得られる精密テーパゲージ。
- 止まった位置を測定、または目盛を読む事によってミクロン代の実測値が得られます。

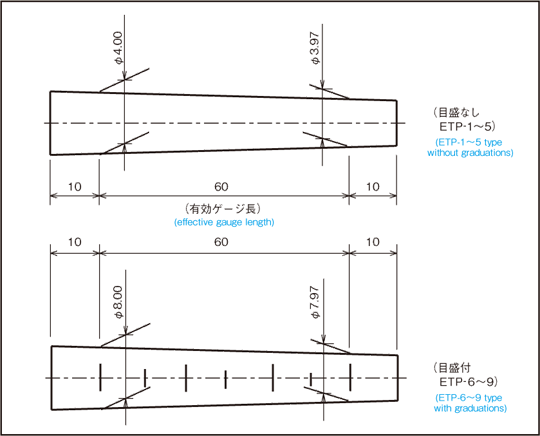

- 有効ゲージ長60�个紡个靴�0.03�个離董璽僂�ついています。

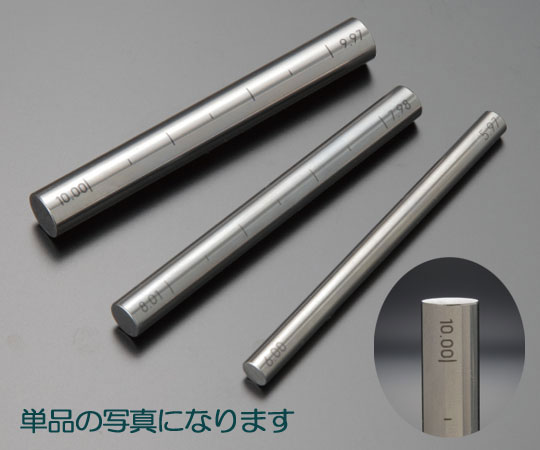

- ピンの両端末に各々の寸法を刻印しています。またプラスチックケースにもサイズを表示しています。
| セット番号 | 呼び寸法 mm（0.03mmトビ） | セット本数 | 価格（円） | |
| DTP - 1 | 1.01／0.98 …1.97／1.94 |
1.04／1.01… 2.00／1.97 |
34 | 75,000 |
| ↓ | ↓ | |||
| DTP - 5 | 5.01／4.98 …5.97／5.94 |
5.04／5.01… 6.00／5.97 |
||
| DTP - 6 | 6.01／5.98 …6.97／6.94 |
6.04／6.01… 7.00／6.97 |
120,000 | |
| ↓ | ↓ | |||
| DTP - 9 | 9.01／8.98 …9.97／9.94 |
9.04／9.01… 10.00／9.97 |
||
- バラの販売もいたします。また特殊寸法も製作いたします。
- DTP-6〜10は、ゲージの側面に目盛（最小目盛0.005mm）をレーザ刻印してあります。
